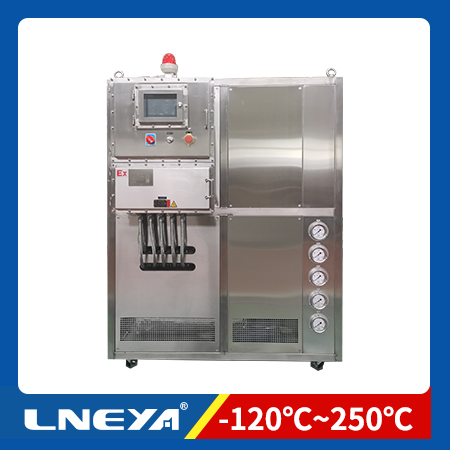

SR-125N / SR-125NS / SR-125NH / SR-125NSH
产品参数
- 电源功率:8kW or 73kW(with H)
- 加热功率:65kW(with H)
- 流量:500L/min
- 压力:2.5bar
- 控温精度:±1℃
请搜索 制冷加热控温系统 超低温冷冻机 制冷加热控温控流量系统(汽车防冻液) 制冷加热控温系统(气体) TCU控温单元
产品概述:
采用现有的热能(如蒸汽、冷却水及超低温液体——即“初级系统”)基础设施集成到用来控制工艺设备温度的单流体系统或二级回路中。这就完成了只有一种热传导液体流入到反应容器的夹套中(而不是直接通入蒸汽、冷却水或超低温液体)。通过运算控制整个反应过程温度。
SR原理图
使用单流体热传递控温系统的优点:
A、用户可以在一个较宽的温度范围得到一个密闭的、可重复的温度控制,可实现-120度~300度控温;
B、避免了传统设备设施的更换及夹套维护的需求;较小的流体体积也保证了控制回路快速的反应并且热反应延迟很小;
C、内置电加热导热油辅助系统,可根据需求自动开启辅助加热系统,降低蒸汽使用压力;
D、可以通过快速运行准确配比各热量需求,达到节约能源目的;
E、通过准确快速运算控制整个反应过程温度,对于整个反应过程中出现放热和吸热反应进行快速响应控制;
F、预留有标准化接口,可根据实际需求增加冷热源换热模块;
G、可选择控制反应过程温度和单流体温度,同时反应过程温度与导热单流体温度之间的温差是可设定可控制的;
H、可进行配方管理与生产过程记录;
型号 | SR-125N SR-125NS SR-125NH SR-125NSH |
设备介质温度范围 | -120~250度 (根据需方提供冷源热源决定最大温度值) -40~135度(采用乙二醇水配方溶液可运行最宽温度范围) |
SR-N | 一组冷却换热器,一组加热换热器,通过比例调节阀控制冷热量进入到换热器,再通过统一介质输入到反应釜夹套进行换热控温,系统内置有膨胀罐 |
SR-NS | 具备SR- N功能之外,增加一组换热器用于高温降温功能 |
SR-NH | 具备SR- N功能之外,增加电辅助加热功能 |
SR-NSH | 具备SR- N功能之外,增加一组换热器用于高温降温功能和电辅助加热功能 |
膨胀罐容积 | 390L |
换热器面积 | 12.5㎡ |
电加热功能 H | 65kW |
后缀有H型号带电加热功能 | |
控制模式 | 前馈PID,模糊自建树算法,LNEYA PLC控制器 |
通信 | MODBUS RTU协议 RS485 接口,可选配 以太网接口/R232接口 |
温度控制选择 | 反应物料温度控制 |
温度反馈 | 设备导热介质出口温度、进口温度、反应器物料温度(外接温度传感器)三点温度 温度反馈:默认PT100 |
物料温度反馈 | 物料温度反馈:PT100或4~20mA或通信给定 |
温度反馈:默认PT100 | |
物料温度精度 | ±2℃ |
循环泵 | 500L/min 2.5BAR |
输入、显示 | 7寸彩色触摸屏显示与触摸键输入,温度曲线显示 |
安全保护 | 具有自我诊断功能,过载继电器、热保护装置、低液位保护、传感器故障保护等多种安全保障功能 |
执行阀件 | 气动比例调节阀 控制信号 4~20mA |
管路材质 | SUS304 |
接口尺寸 | DN-65 |
外型尺寸 cm | 205*145*205 |
电源AC380V 50HZ | 8kW |
后缀H电源AC380V 50HZ | 73kW |
外壳材质 | SUS 304 |
