VOCs冷凝回收系统

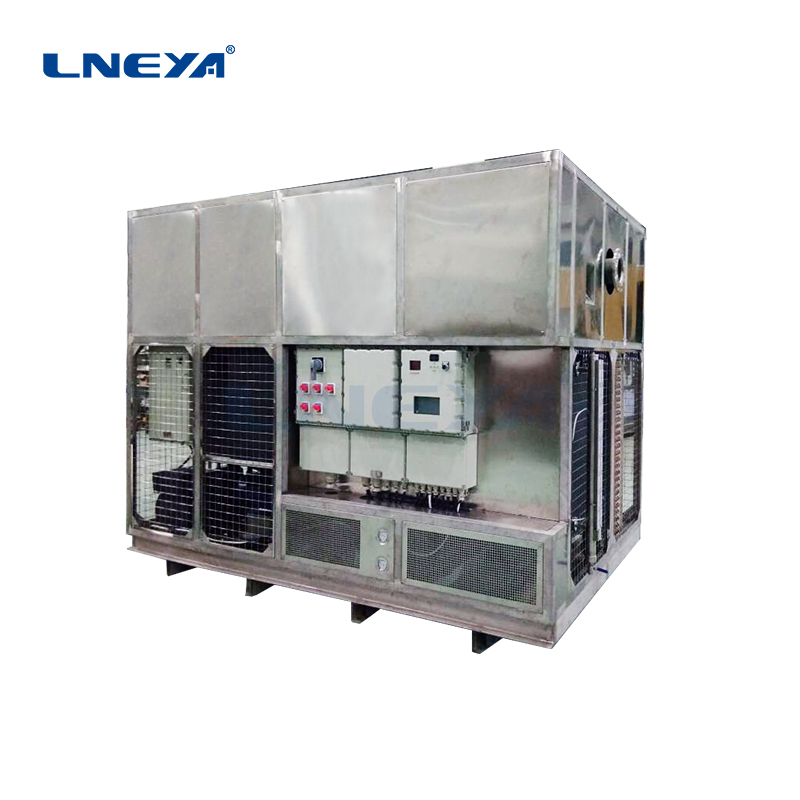

VOCs冷凝回收装置

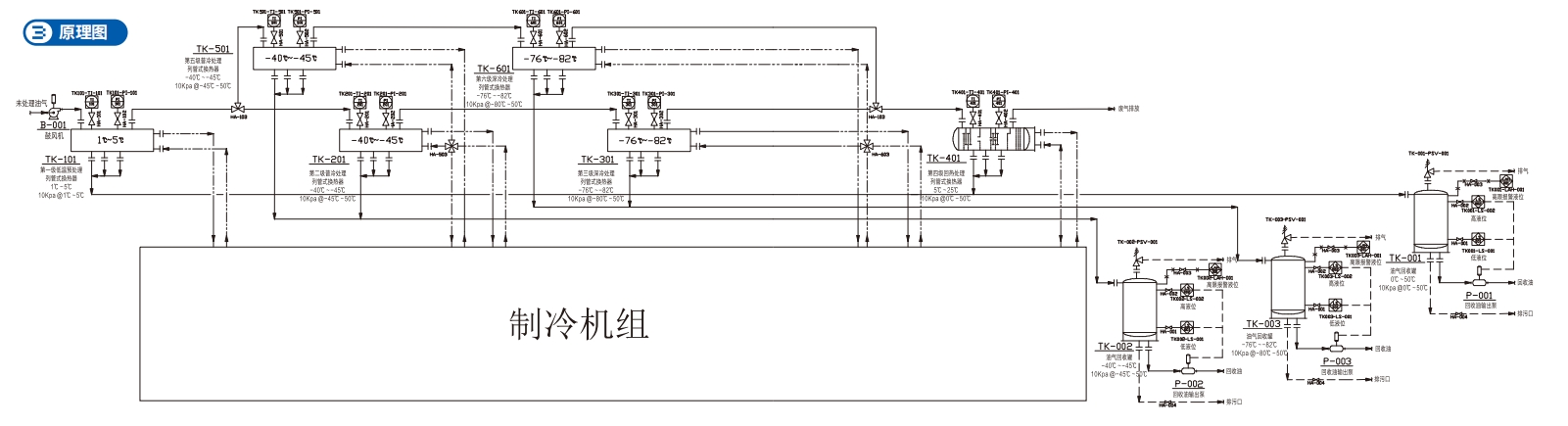

制冷原理：

压缩机制冷−制冷系统⼯作时由压缩机排出的⾼温⾼压制冷剂⽓体进⼊冷凝器被冷凝成⾼压过冷液体，经膨胀阀节流降压变成低温低压的汽液两相混和物进⼊蒸发器（⼀级换热器、⼆级换热器、三级换热器），制冷剂在其内吸收通过蒸发器的导热介质的热量进⾏⾃⾝⽓化，制冷剂充分⽓化后再被压缩机吸⼊压缩室进⼊下⼀轮循环。导热介质通过循环泵输送到VOCs⽓体冷凝冷箱与VOCs⽓体进⾏换热。整机系统通过以上过程不断循环，从⽽达到VOCs⽓体连续降温液化回收的⽬的。VOCs⽓体冷凝-⽓体在冷凝单元换热器中将热量传递给制冷剂后得以降温，利⽤物质在不同温度下的饱和蒸⽓压的差异，通过降温使油⽓达到过饱和状态冷凝成液态直接回收，部分⽓体进⼊后级单元进⾏再处理。

同时，部分⼯艺要求连续⻓时间⽣产⼯作，为确保此过程中VOCs⽓体回收的连续性，我公司可选择提供的VOCs⽓体回收设备的冷凝单元（-40℃和-75℃冷场）为双⽓路通道，当⼀边⽓路压降达到设定值时，系统⾃动切换到另⼀待机系统⼯作，同时冰堵通道进⼊融霜过程，融冰结束后可根据指令⾃动快速地恢复冷场，处于恒温状态，确保溢出⽓体的持续稳定回收。

技术参数：

1、⽓体处理量：100m³/h〜2500m³/h

5m³/h  100m³/h  300m³/h  400m³/h  600m³/h

800m³/h  1000m³/h  1500m³/h  2000m³/h

2、运⾏功率：3kW〜300kW

3、系统压⼒差：250pa〜450pa

4、最低温度：3℃  -40℃  -75℃  -115℃

5、防爆类型：正压型 EXpxdmbII BT4 隔爆型 EXdII BT4

6、单位能耗：1℃  -40℃  -75℃  三级温度冷凝回收  ⼤于100m³/h  三级冷凝回收装置耗电⼩于 0.2kW/m³（此指标视环境温度、湿度，现场条件及溶剂⽓体浓度不同略有不同）

7、尾⽓排放：对于溶剂⽓体的回收处理，可根据需求符合20mg/m3的尾⽓环保排放标准；如果⽓体中有低沸点⽓体（冷凝未能液化的），可通过活性炭吸附、膜处理等⼯艺再次分离处理回收，使排放⽓体达到环保要求。
