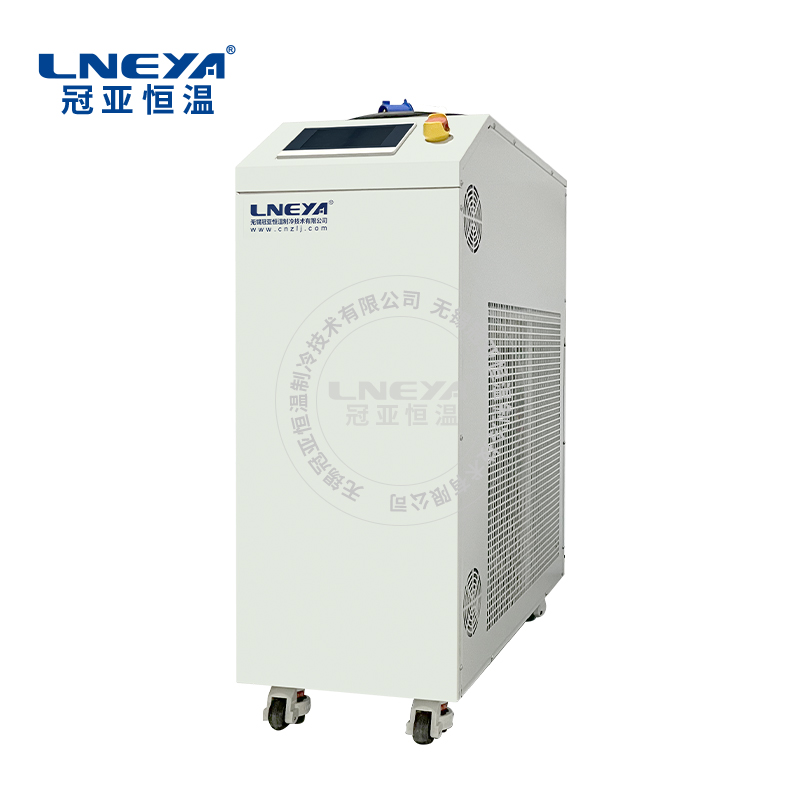

LQ系列气体冷却装置

应⽤于将⽓体（⽆腐蚀）降温使⽤：如⼲燥压缩空⽓、氮⽓、氩⽓等常温⽓体通⼊到LQ系列设备内部，出来的⽓体即可达到⽬标低温温度，供给需求测试的元件或换热器中。

LQ -40℃~-80℃

	LQ4-1.5W	LQ4-3W	LQ4-6W	LQ4-8W	LQ8-1.5W	LQ8-2W	LQ8-5W	LQ8-8W
⽓体流量（2.5kPa~10kPa）	15m³/h	30m³/h	60m³/h	100m³/h	15m³/h	30m³/h	60m³/h	100m³/h
入口温度	35℃
空气露点	≤-20℃
温度范围	-40℃~0℃				-80℃~-40℃
控制系统	前馈PID ,无模型自建树算法，PLC控制器
通信协议	MODBUS RTU 协议 RS 485接口
压⼒监控	蒸发捕集器进出口防冰堵压力监控保护
化霜控制	可根据压力监控，进行化霜控制
制冷量 kw @-35℃	0.5	1.0	1.7	3.4
制冷量 kw @-75℃					0.7	1.4	2.8	4.6
换热器	板式换热器
⽓进出⼝径	NPT1/2	NPT1/2	NPT1	DN40 PN16	NPT1/2	NPT1/2	NPT1	DN40 PN16
冷凝方式	直冷
排液⼝⼝径	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2
显⽰与记录	7英寸彩色触摸屏，温度曲线显示、记录
安全防护	具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。
压缩机	转子/活塞/涡旋压缩机
制冷剂	R404A/R410A
冷却水流量/口径（≤32℃）	800L/H ZG1/2	1000L/H ZG1/2	2400L/H ZG1	3000L/H ZG1	900L/H ZG1/2	1200L/H ZG1/2	2400L/H ZG1	4000L/H DN32
标准电源 380V/50Hz MAX	220V 1.5kW	2kW	4kW	6kW	220V 2.3kW	3kW	7.5kW	12kW
尺⼨cm	55100170	80120185	100150185	120150185	80120185	80120185	100150185	120150185
外壳材质	冷轧板喷塑（RAL7035）
输送泵	可选配安装回收输送泵
选配	隔离防爆ExdIICT4,ExdIIBT4；正压防爆ExpIICT4

	LQ11-2W	LQ11-4W	LQ11-6W	LQ11-10W
⽓体流量（2.5kPa~10kPa）	15m³/h	30m³/h	60m³/h	100m³/h
入口温度	35℃
空气露点	≤-20℃
温度范围	-110℃~-80℃
控制系统	前馈PID ,无模型自建树算法，PLC控制器
通信协议	MODBUS RTU 协议 RS 485接口
压⼒监控	蒸发捕集器进出口防冰堵压力监控保护
化霜控制	可根据压力监控，进行化霜控制
制冷量 kw @-105℃	0.7	1.5	2.9	4.9

换热器	板式换热器
⽓进出⼝径	NPT1/2	NPT1/2	NPT1	DN40 PN16
冷凝方式	直冷
排液⼝⼝径	ZG1/2	ZG1/2	ZG1/2	ZG1/2
显⽰与记录	7英寸彩色触摸屏，温度曲线显示、记录
安全防护	具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。
压缩机	转子/活塞/涡旋压缩机
制冷剂	混合制冷剂
冷却水流量/口径（≤32℃）	800L/H ZG1/2	1000L/H ZG1/2	2000L/H ZG1	2600L/H ZG1
标准电源 380V/50Hz MAX	单相220V 1.5kW	3.2kW	5kW	8kW
尺⼨cm	55100170	80120185	100150185	120150185
外壳材质	冷轧板喷塑（RAL7035）
输送泵	可选配安装回收输送泵
选配	隔离防爆ExdIICT4,ExdIIBT4；正压防爆ExpIICT4
