LG系列螺杆机组

2024/11/14 Chiller高精度制冷循环器 643

本系列设备适⽤于各类化⼯、医药、机械等领域⽣产⼯艺冷源，可提供-110℃~30℃冷冻介质，可作为冰蓄冷、低温送⻛及其它⽣产⼯艺所要求的⼯艺冷源。

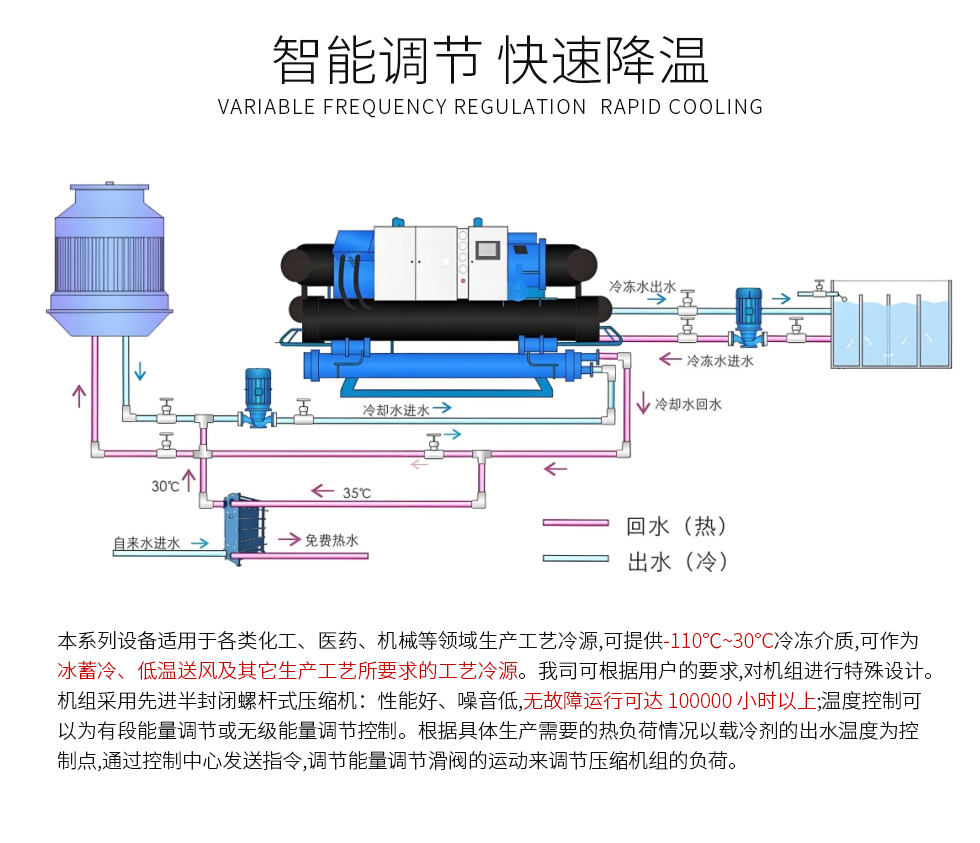

本系列设备适⽤于各类化⼯、医药、机械等领域⽣产⼯艺冷源，可提供-110℃~30℃冷冻介质，可作为冰蓄冷、低温送⻛及其它⽣产⼯艺所要求的⼯艺冷源。我司可根据⽤⼾的要求，对机组进⾏特殊设计。机组采⽤先进半封闭螺杆式压缩机，低碳节能；性能好、噪⾳低，⽆故障运⾏可达100000⼩时以上；温度控制可以为有段能量调节或⽆级能量调节控制。根据具体⽣产需要的热负荷情况以载冷剂的出⽔温度为控制点，通过控制中⼼发送指令，调节能量调节滑阀的运动来调节压缩机组的负荷，以达到真正的节能之效果。

LG 5℃～30℃

型号		LG1-75W	LG1-100W	LG1-140W	LG1-180W	LG1-230W	LG1-280W
温度范围		5℃～30℃
制冷量 7℃	kW	236	328	468	608	762	936
制冷量 7℃	Kcal/hr*10³	202.9	282.1	402.5	522.9	655.3	805.0
电源		3N/400V/50HZ
制冷输入功率(7℃)		64	84	120	155	191	236
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%（无级能调）
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量T/H	40	56	80	104	131	160
	水压降KPa	40～80
	接管规格	DN80	DN100		DN125	DN150
冷却水	形式	卧式管壳式
	冷却水量T/H	51	71	101	131	163	201
	水压降KPa	40～80
	接管规格	DN80	DN100		DN150		DN200
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A	充注量Kg	49	56	69	115	133	180
外形尺寸 cm		313110157	314110178	314110180	328110202	330110207	340110220
机组重量		1740	2480	2870	3400	3600	4050
运转重量		1890	2580	3120	3700	3900	4350

1.标准设计⼯况为：冷冻⽔：出⽔温度7℃；2.由于产品技术不断更新，以上数据如有更改，恕不预先通知；

3.除表列产品型号外，我公司可以根据客⼾要求定制⾮标机组；4.系统最低出液温度为-30度，制冷量约-20度时的63%。

LG -25℃~5℃

型号		LG2-75W	LG2-100W	LG2-140W	LG2-180W	LG2-230W	LG2-280W
温度范围		-25℃～5℃
制冷量 -20℃	kW	80	111	158	206	259	318
制冷量 -20℃	Kcal/hr*10³	68.8	95.5	135.9	177.2	222.7	273.5
电源		3N/400V/50HZ
制冷输入功率(-20℃)		56	74	105	136	166	205
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%（无级能调）
冷冻水	形式		板式、干式、满液式或降膜式热交换器
	冷冻水量T/H	24	32	46	59	75	92
	水压降KPa	40～80
	接管规格	DN65	DN80	DN100		DN125
冷却水	形式	卧式管壳式
	冷却水量T/H	26	35	50	65	80	99
	水压降KPa	40～80
	接管规格	DN80	DN100		DN125		DN150
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A	充注量Kg	60	81	113	146	184	222
外形尺寸 cm		300160225	310160225	320170235	330180235	340180245	350180245
机组重量		2400	2600	2700	2800	3000	3100
运转重量		2550	2750	2850	2950	3150	3250

LG -45℃~-10℃

型号		LG4-75W	LG4-100W	LG4-140W	LG4-180W	LG4-230W	LG4-280W
温度范围		-45℃～-10℃
制冷量 -40℃	kW	50	70	95	120	155	180
制冷量 -40℃	Kcal/hr*10³	43	60.2	81.7	103.2	133.3	154.8
电源		3N/400V/50HZ
制冷输入功率(-40℃)		35	48	65	82	106	113
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%（无级能调）
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量T/H	23	32	44	56	72	83
	水压降KPa	40～80
	接管规格	DN65		DN80		DN100	DN125
冷却水	形式	卧式管壳式
	冷却水量T/H	16	20	30	36	46	60
	水压降KPa	40～80
	接管规格	DN65	DN80		DN100		DN125
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A	充注量Kg	65	87	122	158	199	240
外形尺寸 cm		380160225	420180225	430220235	480230235	500340245	520450245
机组重量		4200	4300	4400	4500	4600	4700
运转重量		4350	4450	4550	4650	4750	4850

LG -60℃~-10℃

型号		LG6-75	LG6-100W	LG6-140W	LG6-180W	LG6-230W	LG6-280W
温度范围		-60℃～-10℃
制冷量 -55℃	kW	66	87	121	158	202	238
制冷量 -55℃	Kcal/hr*10³	56.7	74.8	104.0	135.8	173.7	204.6
电源		3N/400V/50HZ
制冷输入功率(-55℃)		103	135	192	249	310	375
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%（无级能调）
冷冻水	形式		板式、干式、满液式或降膜式热交换器
	冷冻水量T/H	34	45	63	82	105	123
	水压降KPa	40～80
	接管规格	DN80		DN100		DN125
冷却水	形式	卧式管壳式
	冷却水量T/H	26	34	48	62	79	94
	水压降KPa	40～80
	接管规格	DN80		DN100	DN125		DN150
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A/R23	充注量Kg	29/22	38/29	53/41	69/54	89/69	105/82
外形尺寸 cm		420200237	420210240	450220245	450225250	450230255	450235255
机组重量		4800	4900	5000	5100	5200	5300
运转重量		4950	5050	5150	5250	5350	5450

LG -80℃~-30℃

型号		LG8-75W	LG8-100W	LG8-140W	LG8-180W	LG8-230W	LG8-280W
温度范围		-80℃～-30℃
制冷量 -75℃	kW	36	48	67	88	112	131
制冷量 -75℃	Kcal/hr*10³	30.9	41.3	54.2	72.2	96.3	112..3
电源		3N/400V/50HZ
制冷输入功率(-75℃)		83	110	156	203	254	308
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%（无级能调）
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量T/H	22	30	36	55	70	82
	水压降KPa	40～80
	接管规格	DN65		DN80		DN100
冷却水	形式	卧式管壳式
	冷却水量T/H	18	23	31	43	54	65
	水压降KPa	40～80
	接管规格	DN65	DN80		DN100		DN125
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A/R508B	充注量Kg	26/20	34/26	48/35	61/47	80/62	94/74
外形尺寸 cm		420200237	420210240	450220245	450225250	450230255	450235255
机组重量		4800	4900	5000	5100	5200	5300
运转重量		4950	5050	5150	5250	5350	5450

LG -110℃~-50℃

型号		LG11-75W	LG11-100W	LG11-140W	LG11-180W	LG11-230W	LG11-280W
温度范围		-110°C~ -50°C
制冷量 -105℃	kW	9	12	16	22	28	32
制冷量 -105℃	Kcal/hr*10³	7.7	10.3	13.8	18.9	24.1	27.5
电源		3N/400V/50HZ
制冷输入功率(-105℃)		56	75	105	135	172	210
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%（无级能调）
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量T/H	3	4	5	7	8	10
	水压降KPa	40～80
	接管规格	DN40		DN50		DN65
冷却水	形式	卧式管壳式
	冷却水量T/H	8	10	14	19	24	27
	水压降KPa	40～80
	接管规格	DN50	DN65		DN80
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒		R14/R23/R404A
外形尺寸 cm		250145225	300160225	350160245	400160245	450200260	500220265
机组重量		2200	3000	3500	4000	4500	5000
运转重量		2350	3150	3650	4150	4650	5150
