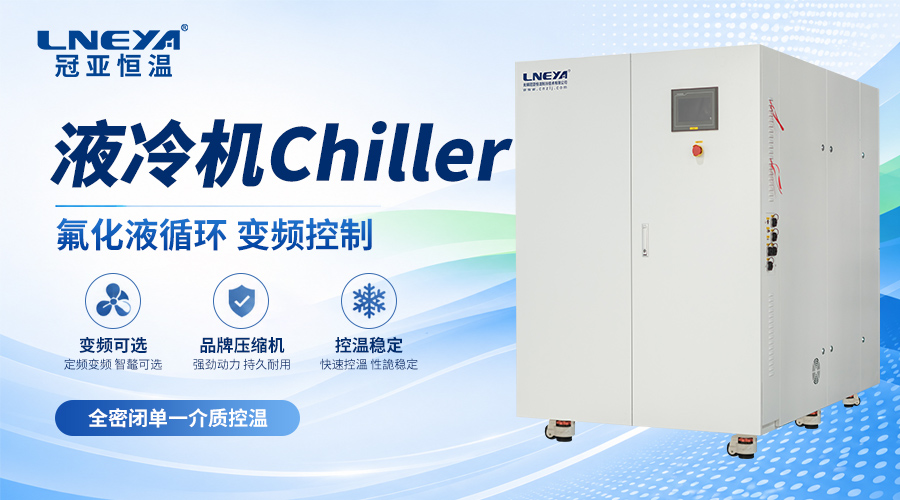

FLTZ半导体控温Chiller可采用全密闭系统、双循环架构和管道式设计。全密闭系统有助于减少低温运行时外部空气水分进入循环回路；双循环架构通过独立内循环泵与外部循环泵配合，使设备内部调温和外部输出形成相对独立的循环关系；管道式设计可减少内部参与循环的液体容积，有助于改善升降温响应。该类结构适用于半导体测试、晶圆卡盘控温、冷板控温和多通道温控场景。
一、全密闭系统的作用
低温控温系统在运行时，如果循环回路与空气频繁接触，空气中的水分可能进入介质系统，并在低温条件下影响循环状态。全密闭系统通过减少循环介质与外部空气接触，有助于降低水分进入回路的概率，使低温运行更便于管理。
在半导体温控中，传热介质成本、介质状态、系统洁净度和温度响应都较为重要。全密闭设计不仅有助于减少介质暴露，也便于维持循环系统的连续性。对于使用氟化液、硅油或其他特定介质的设备，全密闭结构也有利于介质管理。
二、双循环架构的工作思路
双循环架构通常包括设备内部循环和外部工艺循环。内循环负责设备内部热交换和温度调节，外部循环负责将控温介质输送至客户工艺端。两套循环结构可根据不同工况进行匹配，有助于减少设备内部温控与外部流阻之间的相互影响。
| 循环部分 | 作用说明 |
| 内循环泵 | 负责设备内部换热和温度调节 |
| 外部循环泵 | 负责向卡盘、冷板或测试平台输出介质 |
| 双循环结构 | 有助于提升设备对不同工艺流阻的适配能力 |
| 控制系统 | 根据温度反馈调节制冷、加热和循环输出 |
对于半导体设备，外部流阻往往较高，尤其是卡盘、冷板、微通道冷却结构、多工位测试夹具等应用。如果只有单一循环，外部流阻变化可能影响设备内部换热状态。双循环结构可在一定程度上改善这种匹配问题。
三、管道式设计的意义
管道式设计的特点是设备内部参与循环的液体容积较少。液体容积越大，系统热惯性通常越高，升温和降温时所需响应时间也会增加。通过减少内部循环液体量，可使温度切换过程更灵活，适用于需要较快升降温的半导体测试场景。
在晶圆针测、冷板测试和可靠性验证中，温度条件可能需要多次切换。如果内部循环液体较多，系统在温度切换时可能需要较长时间进行热平衡。管道式设计有助于提升温度响应，但实际效果还会受到制冷量、加热功率、外部负载和管路保温影响。
四、该结构适合哪些应用？
全密闭、双循环和管道式设计适用于多类半导体温控需求，包括卡盘控温、冷板控温、测试工装控温、多通道温控、低温测试、温度循环测试和外部换热模块控温。尤其是在低温运行、介质成本较高、升降温速率要求明确和外部流阻较高的场景中，该类结构具有较好的适配价值。
五、选型时需要配合确认哪些信息？
客户在选择该类结构时，需要确认传热介质类型、目标温区、控温精度、外部循环流阻、流量需求、接口尺寸、管路长度和热负载。如果外部系统流阻较高，需要根据流阻数据匹配外部循环泵压力；如果客户需要快速升降温，则需要结合内部液量、制冷量、加热功率和管路结构共同评估。
六、常见问题 FAQ
- 全密闭系统有什么作用？
全密闭系统有助于减少循环介质与外部空气接触，降低低温运行时水分进入循环回路的概率。
- 双循环架构和单循环结构有什么区别？
双循环架构通常包括内部循环和外部循环，内部用于设备换热调节，外部用于工艺端输出，有助于适配不同流阻工况。
- 管道式设计为什么适合快速升降温？
管道式设计可减少设备内部参与循环的液体容积，降低热惯性，有助于提升温度响应能力。
- 双循环架构是否等于多通道设备？
不是。双循环强调内部与外部循环关系，多通道强调多个输出通道，两者概念不同。
- 全密闭系统是否不需要维护？
仍需要维护。应关注介质状态、过滤部件、接口密封、压力状态、泵运行状态和控制系统记录。
