高低温试验箱原理

制冷机组主要包括制冷压缩机、冷凝器、油分离器、中间换热器、箱体内部循环风机、干燥过滤器、冷凝器、蒸发器、节流机构、膨胀罐、电气控制等。
机组蒸发器里面的液态制冷剂经过与箱体内部循环风空气进行交换,温度升高,由液态变为气态,被压缩机吸气口吸入,经过压缩机压缩后的高温高压制冷剂气体先经过油分离器,将压缩过程中携带的冷冻机油分离干净,而后进入冷凝器,经过与环境空气或冷却水换热,由高温高压的气体变为高压常温液体。高压常温的制冷剂液体,经干燥过滤器,而后经过膨胀阀节流降压,即由高压液体变为低压液体。低压液体(沸点较低)进入机组蒸发器,通过循环风把冷量带到箱体内部实现制冷。

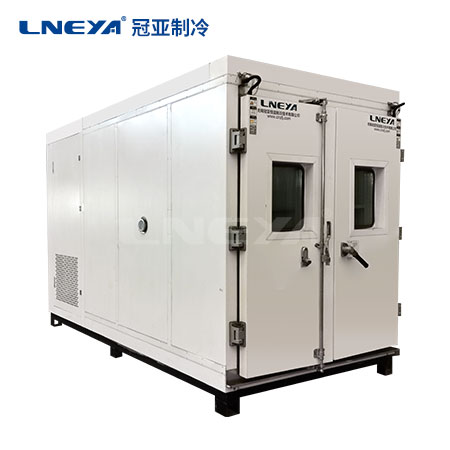

型号 |
KRYCH-15W
KRYCH-15 |
温度范围 |
-40℃~135℃ 防冻液 |
-45℃~100℃ 试验仓 |
防冻液流量控制 |
2L/min~20L/min ±0.2L/min |
防冻液压力 |
测量显示进出液口压力及在触摸屏上显示压力 |
试验仓容积 cm |
100*100*100 1m3 |
加热功率 |
7.5kW 防冻液 |
5kW 试验仓 |
制冷量
防冻液 |
135℃ |
7.5kW |
20℃ |
7.5kW |
0℃ |
7.5kW |
-20℃ |
4.5kW |
-30℃ |
2.5kW |
-35℃ |
1.8kW |
制冷量
试验仓 |
100℃ |
6kW |
-20℃ |
3.5kW |
-40℃ |
1.2kW |
防冻液温控精度 |
±0.3℃ |
高低温腔体控温 |
±0.3℃ |
试验仓内部循环风 |
3500m3/h |
开门时,内部循环风机自动关闭,在触摸屏画面上会显示处于开门状态 |
控制器 |
PLC控制器,模糊PID控制算法 |
通信协议 |
以太网接口TCP/IP协议 |
设备内部温度反馈 |
设备罐内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有) |
加热 |
指系统最大的加热输出功率(根据各型号)
加热器有三重保护,独立温度限制器,确保加热系统安全
加热功率15kW采用调压器,加热功率输出控制采用4~20mA线性控制 |
制冷能力 |
指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。 |
高温降温模块 |
可以从高温150度降温模块 |
循环泵流量、压力 |
采用冠亚磁力驱动泵 |
电源 380V50HZ |
23kW max |
外型尺寸cm |
125*235*190 不含外突出部分 风冷水冷尺寸一致 |
压缩机 |
艾默生谷轮涡旋柔性压缩机 |
蒸发器 |
板式换热器 |
制冷附件 |
艾默生/丹佛斯品牌 干燥过滤器、油分离器等 |
节流方式 |
电子膨胀阀 |
操作面板 |
7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出 |
安全防护 |
具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。 |
制冷剂 |
R-404A/R507C |
箱体内部预留防冻液接口 |
G3/4 及开关阀 |
水冷型 W |
带W型号为水冷型 |
水冷冷凝器 |
套管式换热器 |
冷却水 32度 |
6m³/H |
外壳材质 |
冷轧板喷塑 (标准颜色7035) |
