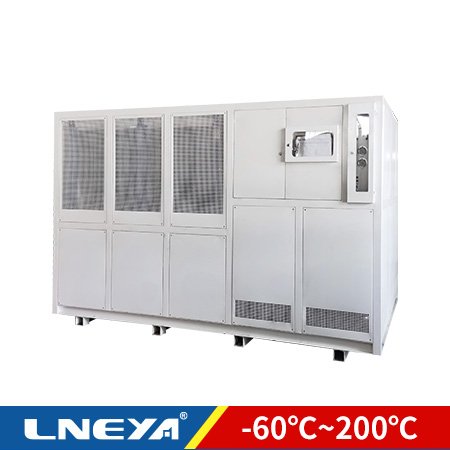

TES-6A45WPEX / TES-6A45WDEX

产品参数

  • 电源功率:70kW
  • 加热功率:45kW
  • 流量:400L/min
  • 压力:2.5bar
  • 控温精度:±0.5℃

该装置用于为甲方试验台做燃油、滑油等试验时的燃油、滑油降温或升温。导热油制冷加热装置提供低温或高温导热油,导热油与燃油在试验件进口换热器进行换热,使得燃油可以达到期望的温度条件,原理示意如图1所示。

二次换热彻底解决燃油、滑油输送高压泵耐温问题,同时也解决加热器表面温度过高导致燃油碳化结焦问题。

后缀 PEX为正压防爆,后缀为DEX为隔离防爆

型号 TES-6A45WPEX
TES-6A45WDEX
温度范围 -60℃~200℃
加热功率 45kW
制冷量 200℃ 45kW
100℃ 45kW
20℃ 45kW
0℃ 45kW
-50℃ 15kW
-55℃ 9kW
导热介质温控精度 ±0.5℃
燃油控温精度 ±2℃稳态
系统压力显示 制冷系统压力采用指针式压力表实现(高压、低压),
循环系统压力采用压力传感器检测显示在触摸屏上
控制器 西门子S7-1200PLC,模糊PID控制算法,具备串级控制算法
温度控制 导热介质出口温度控制模式
外接温度传感器:(PT100或4~20mA或通信给定)控制模式(串级控制)
通信协议 以太网接口TCP/IP协议
设备内部温度反馈 设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、正压腔环境温度、压缩机吸气温度、冷却水温度(水冷设备有)
外接入温度反馈 PT100或4~20mA或通信给定
串级控制时 导热油出口温度与外接温度传感器的温度差可设定可控制
温差控制功能 设备进液口温度与出液口温度的温度差值可设定可控制(保护系统安全)
密闭循环系统 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
加热 指系统最大的加热输出功率(根据各型号)
加热器有三重保护,独立温度限制器,确保加热系统安全
加热功率10kW采用调压器,加热功率输出控制采用4~20mA线性控制
制冷能力 指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。
高温降温模块 可以从高温200度降温模块
循环泵流量、压力
max
德国品牌磁力驱动泵
400L/min 2.5BAR
压缩机 艾默生谷轮涡旋柔性压缩机/卡莱尔/比泽尔
蒸发器 采用DANFOSS板式换热器/高力板式换热器
制冷附件 油分离器、干燥过滤器、热力膨胀阀、电子膨胀阀、制冷电磁阀、压控、视镜等均采用艾默生/丹佛斯品牌
操作面板 彩色触摸屏,温度曲线显示\EXCEL 数据导出
安全防护 具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。
制冷剂 R-404A/R23
接口尺寸 DN40 PN10 RF
外型尺寸(正压)cm (185+60) *145*225
外型尺寸(隔离)cm 145*205*205
水冷型 W 带W型号为水冷型
水冷冷凝器 板式换热器(特别注意使用冷水机供水或闭式冷却塔供水)
冷却水量 AT 20℃ 15m³/h
DN50
电源 380V 50HZ 70kW max
外壳材质 冷轧板喷塑 (标准颜色7035)
正压防爆 正压防爆(EXPXdmbIICT4) 正压系统必须是水冷设备
无锡冠亚防爆产品安装许可证号:PCEC-2017-B025
正压系统冷却 正压系统内部安装有恒温冷却系统,确保正压腔内部环境温度低于45度

详细参数

最高工作温度

200℃

最低工作温度

-60℃

电源功率

50~100kW

控温模式

导热油温度控制

控温精度

±0.5℃
