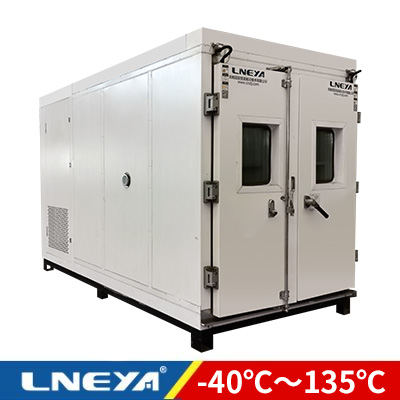

KRYCH-15W KRYCH-15

累计销量:
0
累计评价:
0

产品参数

  • 温度范围:-40℃~135℃
  • 试验仓容积:100*100*100 1m3
  • 加热功率:7.5kW 防冻液
  • 防冻液温控精度: ±0.3℃
  • 冷却水 32度:6m³/H

本设备结合高低温试验箱与防冻液制冷加热流量系统,为新能源汽车电池包等提供高温低温防冻液及防冻液的流量、压力控制和1000L高低温试验环境。可以实现电池包等处于高度环境中做试验,并且为电池包提供高温、低温、控制流量、压力等需求。温度实现-40度~130度防冻液温度,防冻液流量控制2~20L/min ,环境箱提供-45度~100度。

高低温试验箱原理:

制冷机组主要包括制冷压缩机、冷凝器、油分离器、中间换热器、箱体内部循环风机、干燥过滤器、冷凝器、蒸发器、节流机构、膨胀罐、电气控制等。

系统工艺流程简介如下:

机组蒸发器里面的液态制冷剂经过与箱体内部循环风空气进行交换,温度升高,由液态变为气态,被压缩机吸气口吸入,经过压缩机压缩后的高温高压制冷剂气体先经过油分离器,将压缩过程中携带的冷冻机油分离干净,而后进入冷凝器,经过与环境空气或冷却水换热,由高温高压的气体变为高压常温液体。高压常温的制冷剂液体,经干燥过滤器,而后经过膨胀阀节流降压,即由高压液体变为低压液体。低压液体(沸点较低)进入机组蒸发器,通过循环风把冷量带到箱体内部实现制冷。

型号 KRYCH-15W
KRYCH-15
温度范围 -40℃~135℃ 防冻液 -45℃~100℃ 试验仓
防冻液流量控制 2L/min~20L/min    ±0.2L/min
防冻液压力 测量显示进出液口压力及在触摸屏上显示压力
试验仓容积 cm 100*100*100   1m3
加热功率 7.5kW 防冻液 5kW 试验仓
制冷量
防冻液
135℃ 7.5kW
20℃ 7.5kW
0℃ 7.5kW
-20℃ 4.5kW
-30℃ 2.5kW
-35℃ 1.8kW
制冷量
试验仓
100℃ 6kW
-20℃ 3.5kW
-40℃ 1.2kW
防冻液温控精度 ±0.3℃
高低温腔体控温 ±0.3℃
试验仓内部循环风 3500m3/h
开门时,内部循环风机自动关闭,在触摸屏画面上会显示处于开门状态
控制器 西门子PLC,模糊PID控制算法
通信协议 以太网接口TCP/IP协议
设备内部温度反馈 设备罐内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有)
加热 指系统最大的加热输出功率(根据各型号)
加热器有三重保护,独立温度限制器,确保加热系统安全
加热功率15kW采用调压器,加热功率输出控制采用4~20mA线性控制
制冷能力 指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。
高温降温模块 可以从高温150度降温模块
循环泵流量、压力 采用冠亚磁力驱动泵
电源 380V50HZ 23kW max
外型尺寸cm 125*235*190 不含外突出部分 风冷水冷尺寸一致
压缩机 艾默生谷轮涡旋柔性压缩机
蒸发器 采用DANFOSS板式换热器/高力板式换热器
制冷附件 艾默生/丹佛斯品牌 干燥过滤器、压控、油分离器等
膨胀阀 丹佛斯热力膨胀阀/艾默生电子膨胀阀
操作面板 7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出
安全防护 具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。
制冷剂 R-404A/R507C
箱体内部预留防冻液接口 G3/4 及截止阀
水冷型 W 带W型号为水冷型
水冷冷凝器 套管式换热器
冷却水 32度 6m³/H
外壳材质 冷轧板喷塑 (标准颜色7035)
