油冷系统 5℃~135℃
制冷加热控温控流量系统-低温
1213
功能参数
- 电源功率(kW)：380V50HZ
- 加热功率(kW)：15~38
- 流量输出(L/min)：2~20
- 流量控制精度：±0.2L/min
- 控温精度：±0.3℃
- 冷却方式：水冷
| 型号 | KRY-OA15W | KRY-OA25W | KRY-OA38W | KRY-OA15W2S | KRY-OA25W2S | KRY-OA38W2S | |
| 温度范围 | +5℃~+135℃ | ||||||
| 控温精度 | ±0.3℃ | ||||||
| 温度反馈 | PT100 | ||||||
| 流量控制 | 2L/min~20L/min 一进一出 进出控制联动 | 2L/min~15L/min 两路输出，一路输入 流量控制联动 | |||||
| 流量精度 | ±0.2L/min | ||||||
| 压力控制 | 0.2bar~2.5bar | ||||||
| 加热功率 | 15KW | 25KW | 38KW | 15KW | 25KW | 38KW | |
| 制冷 | 125℃ | 15kw | 25kw | 38kw | 15kw | 25kw | 38kw |
| 20℃ | 15kw | 25kw | 38kw | 15kw | 25kw | 38kw | |
| 压缩机 | 艾默生谷轮涡旋柔性压缩机/日系涡旋柔性压缩机 | ||||||
| 制冷节流 | 电子膨胀阀 | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 循环泵 | 齿轮泵 | ||||||

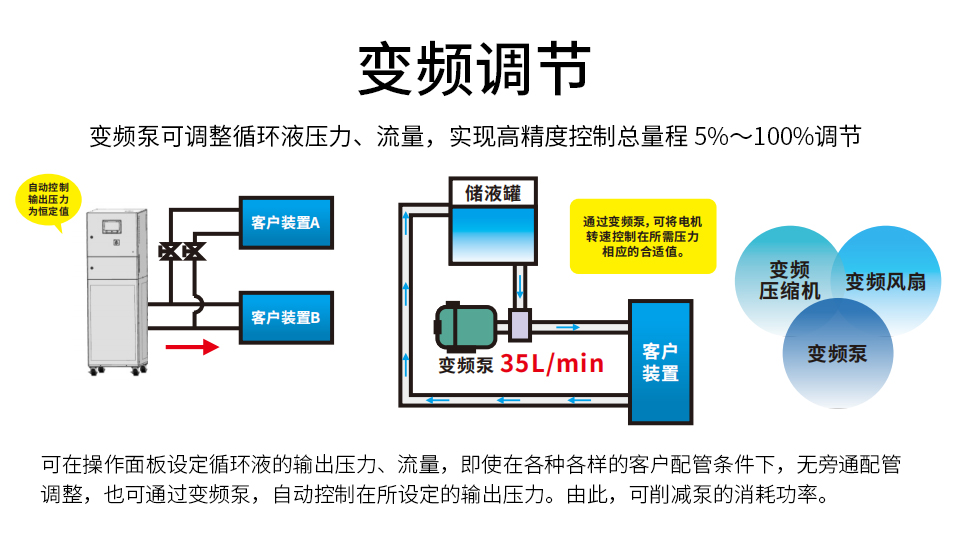

| 流量调节 | 变频器矢量调节 | ||||||

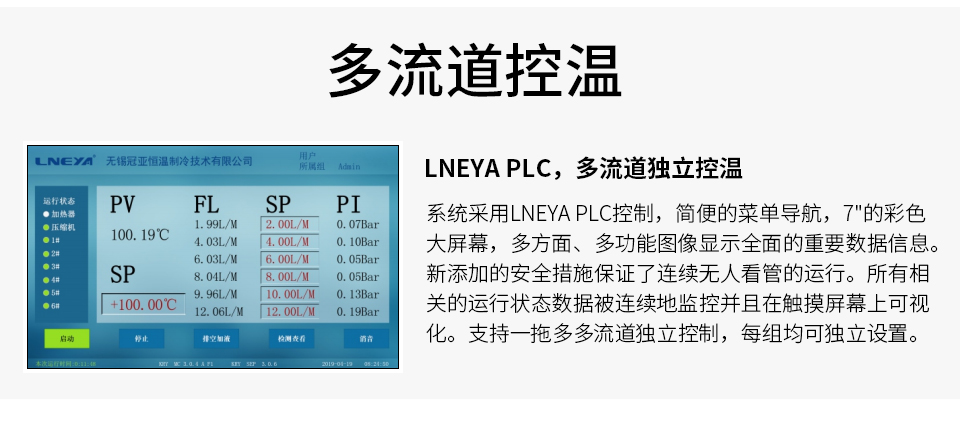

| 输入与显示 | 7寸彩色触摸屏/PLC控制器 | ||||||
| 通讯 | CAN通讯总线 | ||||||
| 制冷剂 | R410A | ||||||
| 载冷剂 | 油 | ||||||
| 冷却水20度 | 4000L/H | 4000L/H | 6000L/H | 8500L/H | 4000L/H | 6000L/H | |
| 冷却水接口 | ZG1 | ZG1 | ZG1 1/8 | ZG1 | ZG1 | ZG1 1/8 | |
| 电源 | 380V 50HZ 三相五线制 | ||||||
| 断路器 | 63A | 80A | 125A | 63A | 80A | 125A | |
| 外置工装 | 外置回油工装尺寸600×850×600 当选配外置回油工装，需要将工装安装到测试电机下方 |
||||||
| 型号 | KRYH-A15W KRYH-A15WR | KRYH-A25W KRYH-A25WR | KRYH-A38W KRYH-A38WR | KRYH-A60W KRYH-A60WR | |
| 温度范围 | 0℃～+160℃ | ||||
| 控温精度 | ±0.5℃ | ±0.5℃ | ±0.5℃ | ±0.5℃ | |
| 温度反馈 | Pt100 | Pt100 | Pt100 | Pt100 | |
| 温度显示 | 0.01k | 0.01k | 0.01k | 0.01k | |
| 流量控制 | 1～20 L/min | 1～20 L/min | 1～20 L/min | 1～20L/min | |
| 流量控制精度 | ±0.2L | ±0.2L | ±0.2L | ±0.2L | |
| 压力控制 | 0.2bar～2.5bar | 0.2bar～2.5bar | 0.2bar～2.5bar | 0.2bar～2.5bar | |
| 流量压力说明 | 设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制） | ||||
| 回油装置 | KRYH- R系列增加独立回油箱及回油泵，适用于敞开系统 | ||||
| 加热功率 | 10kW | 15kW | 25kW | 38kW | |
| 制冷量 | 160℃ | 15kW | 25kW | 38kW | 60kW |
| 20℃ | 15kW | 25kW | 38kW | 60kW | |
| 5℃ | 11kW | 18kW | 27kW | 42kW | |
| 导热介质 | 各类型低粘度润滑油 | ||||
| 压缩机 | 艾默生谷轮涡旋柔性压缩机 | ||||
| 节流装置 | 电子膨胀阀 | ||||
| 油分离器 | 艾默生 | ||||
| 干燥过滤器 | 丹佛斯 | ||||
| 蒸发器 | 高力板式换热器 | ||||
| 循环泵 | 磁力泵 | ||||
| 变频器 | 汇川/台达 | ||||
| 流量、压力传感器 | 品牌流量计，压力传感器 | ||||
| 输入、显示 | 7寸彩色触摸屏\ PLC控制器 | ||||
| 通信 | Modbus RTU协议RS485接口， CAN通信总线、以太网接口TCP/IP协议 | ||||
| 安全保护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能 | ||||
| 制冷剂 | R404A/R507C/R125/N40 四种制冷剂均可使用 | ||||
| 外输出接口尺寸 | 有三组进出液口，ZG3/4 | ||||
| 水冷型at 20度 | 2800L/H ZG1 |
4500L/H ZG1 1/8 |
7000L/H DN40 |
12000L/H DN50 |
|
| 水冷冷凝器 | 沈氏套管式换热器 | ||||
| 电380V50HZ | 22kW | 33kW | 45kW | 68kW | |
| 尺寸cm | 80*120*185 | 100*150*185 | 120*180*205 | 145*205*225 | |
| 重量 | 420kZG | 750kZG | 1000kZG | 1700kZG | |
