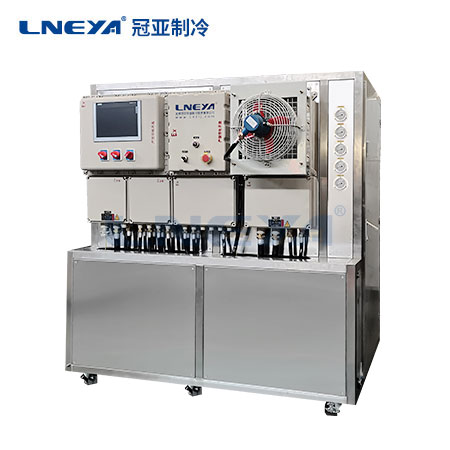

ST系列TCU温控单元

技术参数：

1、热媒：饱和水蒸汽压力：0.5MPa及以上，温度：158.8℃及以上
2、热水控制温度 RT+10℃～135℃
3、利用蒸汽采用管道式蒸汽和水混合换热器对工艺水进行循环加热；
4、蒸汽在换热工艺使用中要噪音小、没有振动、热效率高；
5、蒸汽和水混合换热器使用寿命达15年以上，做到一劳永逸；
6、工艺热水温度恒定、无需人工值守、全自动控制。

产品介绍详细信息

厂家实力视频：

生产车间面积超1.2万㎡，2021年销售额突破3亿元，在职员工近300人。

原理介绍

在医药、化工企业的工艺生产中需要采用蒸汽加热，实现工艺保温或对工艺进行热水循环加热。为满足广大客户的需要，根据我们多年生产经验，特设计由蒸汽作为热源、常温水作为水源的热水控温装置

热媒：饱和水蒸汽压力：0.5MPa及以上，温度：158.8℃及以上，热水控制温度RT+10℃~135C

利用蒸汽采用管道式蒸汽和水混合换热器对工艺水进行循环加热；蒸汽在换热工艺使用中噪音小、没有振动、热效率高；蒸汽和水混合换热器使用寿命达15年以上，做到一劳永逸

型号	ST-25W	ST-38W	ST-60W	ST-100W	ST-200W	ST-300W
蒸汽压力	4～6bar
热水温度范围	RT+10℃～135℃
控温精度	±1℃
换热能力max	25kW	38kW	60kW	100kW	200kW	300kW
蒸汽接口	DN20 PN10	DN20 PN10	DN20 PN10	DN25 PN10	DN32 PN10	DN40 PN10
泵流量	110L/min 2.5bar	200L/min 2.5bar max	200L/min 2.5bar max	250L/min 2.5bar max	400L/min 2.5bar max	600L/min 2.5bar max
热水进出口	DN25 PN10	DN32 PN10	DN40 PN10	DN50 PN10	DN65PN10	DN80 PN10
排液口尺寸	DN25 PN10	DN32 PN10	DN40 PN10	DN50 PN10	DN65 PN10	DN80 PN10
控制系统	PLC控制器
显示与输入	7英寸彩色触摸屏，温度曲线显示、记录
蒸汽流量控制	通过比例调节阀，4～20mA信号调整开度大小
电源380V50HZ	1.8kW	2.5kW	2.5kW	4kW	5.5kW	7.5kW
尺寸 cm	7080175	7080175	10095175	125100200	150125205	205145205
外壳材质	冷轧板喷塑（标准颜色7035）
